BRECO-Hohlraumbodendose rund komplett, 55 mm. HBD 1    Spezifikationen (PDF)


Typen / Komponenten

Produkt

Dimension

Art.-Nr.

Beschreibung


Übersicht

Hohlraumboden-
Kanäle
HBK 1
HBK 2
HBK 3

Hohlraumboden-
Zugdosen
HBZ 1

Hohlraumboden-
Dosen
HBD 1
HBD 2
HBD 3

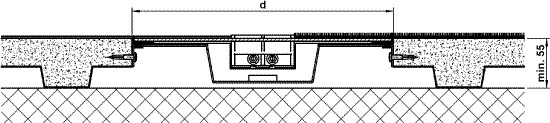

BRECO-Hohlraumbodendose rund komplett, 55 mm
d   / n / ...


250 / 4 / o 35250
300 / 6 / o 35300


250 / 4 / m 36250
300 / 6 / m 36300


250 / 4 / m2 37250
300 / 6 / m2 37300


Bodendosendeckel ohne oder mit Schutzkante gemäss Detail o / m / m2
Kabelaustrittsöffnung
Bodendoseneinsatz mit Kabelaustritt und Klemmensteg
pulverbeschichtet RAL 3003
Rahmen ohne oder mit Schutzkante gemäss Detail o / m / m2
verschraubt und verklebt in Hohlraumboden

  • minimale Höhe 55 mm
  • maximale Höhe 210 mm

  • d = Durchmesser
  • n = Anzahl FLF-Plätze
  • ... = Detail o / m / m2

  Installation

Detail o Detail m Detail m2
