BRECO-Doppelbodendose rund komplett, 55 mm. DBD 1    Spezifikationen (PDF)


Typen / Komponenten

Produkt

Dimension

Art.-Nr.

Beschreibung


Übersicht

Doppelbodenzugdosen
DBZ 1
DBZ 2

Doppelbodendosen
eingehängt
DBD 1
DBD 2
DBD 3
DBD 4
DBD 5
auf Beton
DBD 6
DBD 7
DBD 8

Kabeldurchführungen in Chromstahl
ohne FLF
mit FLF


BRECO-Doppelbodendose rund komplett, 55 mm
d   / n / ...

250 / 4 / o 45250
300 / 6 / o 45310


250 / 4 / m 46250
300 / 6 / m 46310


250 / 4 / m2 47250
300 / 6 / m2 47310

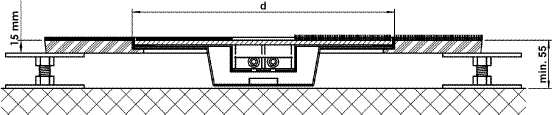

Bodendosendeckel ohne oder mit Schutzkante gemäss Detail o / m / m2
Kabelaustrittsöffnung
Bodendoseneinsatz mit Kabelaustritt und Klemmensteg
pulverbeschichtet RAL 3003
Rahmen ohne oder mit Schutzkante gemäss Detail o / m / m2
verschraubt in Doppelbodenplatte

  • minimale Höhe 55 mm
  • maximale Höhe 300 mm

  • d = Durchmesser
  • n = Anzahl FLF-Plätze
  • ... = Detail o / m / m2

  Installation

Detail o Detail m Detail m2
