BRECO-Doppelbodendose quadratisch komplett, 100 mm. DBD 5    Spezifikationen (PDF)


Typen / Komponenten

Produkt

Dimension

Art.-Nr.

Beschreibung


Übersicht

Doppelbodenzugdosen
DBZ 1
DBZ 2

Doppelbodendosen
eingehängt
DBD 1
DBD 2
DBD 3
DBD 4
DBD 5
auf Beton
DBD 6
DBD 7
DBD 8

Kabeldurchführungen in Chromstahl
ohne FLF
mit FLF


BRECO-Doppelbodendose quadratisch komplett, 100 mm
B   /  n / ...

240 /  8 / o 45241
300 / 12 / o 45301
350 / 16 / o 45351

240 /  8 / m 46241
300 / 12 / m 46301
350 / 16 / m 46351

240 /  8 / m2 47241
300 / 12 / m2 47301
350 / 16 / m2 47351


Bodendosendeckel ohne oder mit Schutzkante gemäss Detail o / m / m2
Kabelaustrittsöffnungen
Bodendoseneinsatz mit Kabelaustritten und Klemmensteg
pulverbeschichtet RAL 3003
Rahmen ohne oder mit Schutzkante gemäss Detail o / m / m2
verschraubt in Doppelbodenplatte

  • minimale Höhe 100 mm
  • maximale Höhe 300 mm

  • B = Seitenlänge
  • n = Anzahl FLF-Plätze
  • ... = Detail o / m / m2

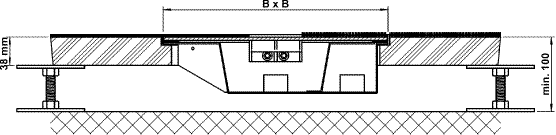

  Installation

Detail o Detail m Detail m2
